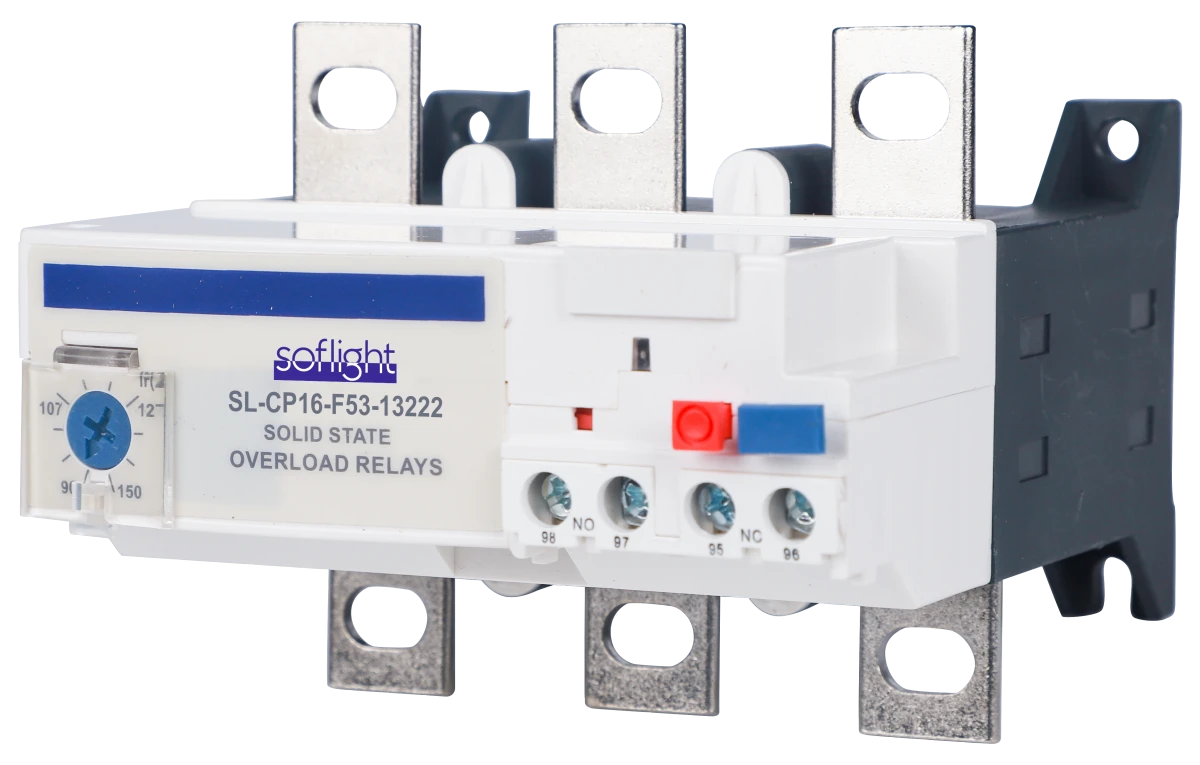

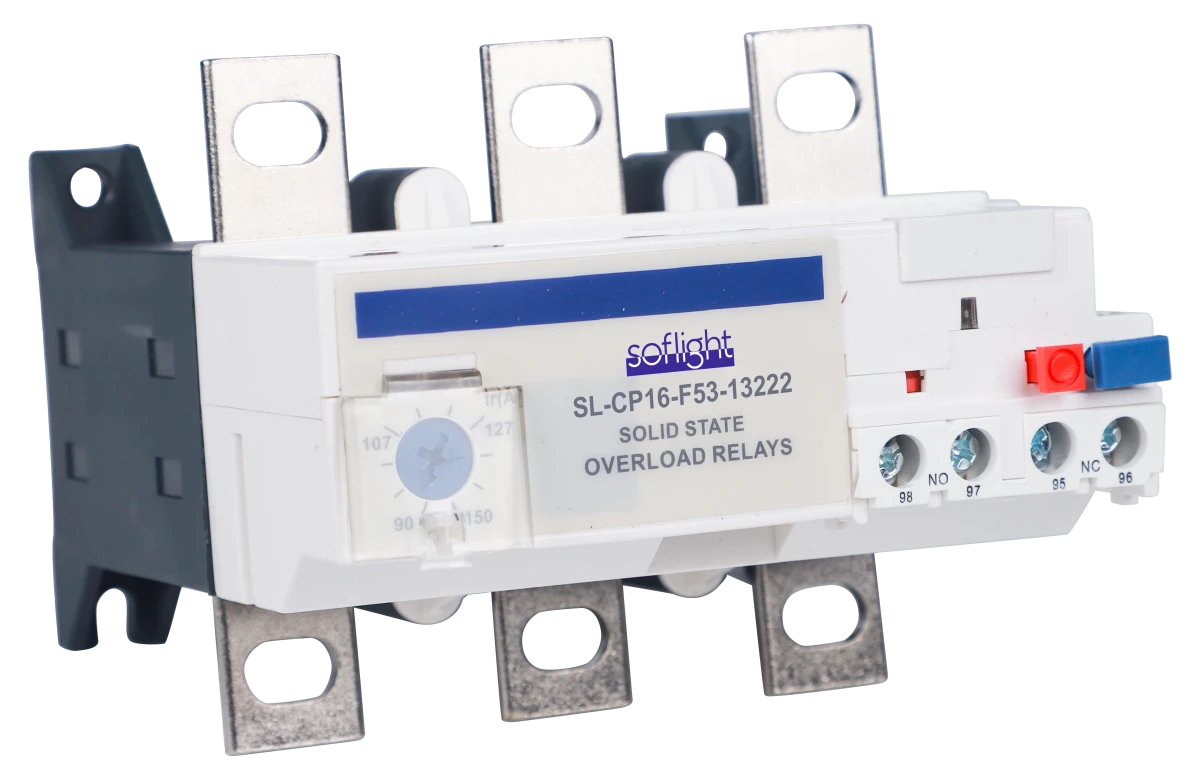

Relés Térmicos p/ Contactores AC

Os Relés Térmicos SL-CP16 são dispositivos de proteção eletromecânicos, concebidos para a proteção de motores elétricos contra sobrecargas e falhas de fase, em conjunto com contactores AC. Estes relés são compatíveis com contactores SL-CP15 e SL-CP16, oferecendo uma solução integrada e eficaz para a proteção de equipamentos.

Características Técnicas:

• Escala de Regulação Ajustável: Permite a adaptação precisa da corrente de disparo às características do motor, garantindo uma proteção otimizada. A escala de regulação é ajustável dentro dos seguintes intervalos, dependendo do modelo: 30-50A, 48-80A, 60-100A, 90-150A, 132-220A, 200-330A, e 300-500A.
• Compatibilidade com Contactores: Projetados para serem utilizados com contactores SL-CP15...115-185A (modelos SL-CP16-F53) e SL-CP15...225-500A (modelos SL-CP16-F73), garantindo uma integração mecânica e elétrica perfeita.
• Proteção contra Sobrecarga: Monitorização contínua da corrente do motor, com disparo automático em caso de sobrecarga, protegendo o motor contra danos causados por aquecimento excessivo.
• Proteção contra Falha de Fase: Detecção de falta de uma fase na alimentação do motor, com disparo imediato para evitar o funcionamento desequilibrado e subsequente sobreaquecimento do motor.
• Contactos Auxiliares: Incorporam contactos auxiliares NA (Normalmente Aberto) e NF (Normalmente Fechado) para sinalização remota do estado do relé (disparado ou não).
• Construção Robusta: Design compacto e resistente, adequado para instalação em painéis elétricos e ambientes industriais exigentes.
• Reposição Manual/Automática: Opção de reposição manual ou automática após o disparo, adaptando-se às necessidades específicas da aplicação.
• Montagem Direta: Fixação direta ao contactor, simplificando a instalação e reduzindo o espaço necessário no painel.

Modelos Disponíveis:

• SL-CP16-F53-30/50: Escala de Regulação: 30-50A, Para Contactores SL-CP15...115-185A.
• SL-CP16-F53-48/80: Escala de Regulação: 48-80A, Para Contactores SL-CP15...115-185A.
• SL-CP16-R53-60/100: Escala de Regulação: 60-100A, Para Contactores SL-CP15...115-185A.
• SL-CP16-F53-90/150: Escala de Regulação: 90-150A, Para Contactores SL-CP15...115-185A.
• SL-CP16-F53-132/220: Escala de Regulação: 132-220A, Para Contactores SL-CP15...225-265A.
• SL-CP16-F73-200/330: Escala de Regulação: 200-330A, Para Contactores SL-CP15...225-500A.
• SL-CP16-F73-300/500: Escala de Regulação: 300-500A, Para Contactores SL-CP15...225-500A.
